Mappe stradali gratuite grazie ai servizi "ArcGIS online"

Attenzione: questo articolo fa riferimento alla versione 9.3 di ArcGIS.
Con il rilascio della versione 9.3.1, il collegamento ai servizi ArcGis Online è ancora più immediato. E' sufficiente cliccare sul menu File di ArcMap e poi sulla voce Add data from ArcGIS Online...
Vi ritroverete in una pagina del portale Resource Centers in cui appariranno molte icone rappresentative dei layers disponibili, cliccate su uno di questi (ad esempio World Street Map) e poi, nella maschera successiva, su Apri . Dopo qualche secondo il layer verrà visualizzato in ArcMap.


Cari utenti ArcGIS,
inauguro questo blog segnalandovi una risorsa "dati" completamente gratuita e molto interessante.

Mi sto riferendo ad un layer rappresentativo delle mappe stradali sul modello di "tutto città" (vedi Figura 1 - doppio click per ingrandire l'immagine) reso disponibile direttamente da Esri America come servizio "ArcGIS Online".

Figura 1

Premetto che il sottoscritto utilizza attualmente ArcView, ArcEditor o ArcInfo in versione 9.3 e service pack 1.
Chi possiede la mia stessa configurazione non dovrebbe avere problemi a "replicare" quanto sotto.
Non escludo invece che gli utenti delle versioni superate, in particolare 9.1 o precedenti, potrebbere riscontrare differenze, anche rilevanti, rispetto a quanto descritto.

Per consentire la visualizzazione in ArcMap, Esri ha predisposto un layer scaricabile dalla seguente pagina http://resources.esri.com/arcgisonlineservices/index.cfm?fa=content_detail&contentID=C3D3A7D6-1422-2413-190ED12295F6FA3F
ovvero cliccando sulla voce "ArcMap" nel rigo "View Service In:"
(per scaricare direttamente il layer clicca sul seguente link Download lyr file )

Per una prima visualizzazione del layer è sufficiente trasferirlo sul proprio PC e aprirlo con ArcCatalog o ArcMAP.

Per visualizzare il layer assieme ad altri dati occorre considerare che i servizi ArcGIS Online 2D sono pubblicati utilizzando un sistema di coordinate geografiche nel sistema geodetico di riferimento WGS84.
Questa informazione era corretta alla data di prima pubblicazione del post, in realtà, a fine 2009, ESRI ha deciso di pubblicare i servizi di mappa secondo lo standard dettato da Google Earth e Bing, utilizzando quindi il sistema di coordinate piane denominato Web Mercator Auxiliary Sphere . Una scelta che NON comporta però alcuna modifica rispetto a quanto di seguito illustrato: infatti il sistema geodetico di riferimento è ancora il WGS84.
Per maggiorni dettagli su questo argomento, fate riferimento al seguente link: http://blogs.esri.com/Dev/blogs/arcgisserver/archive/2009/11/20/ArcGIS-Online-moving-to-Google-_2F00_-Bing-tiling-scheme_3A00_-What-does-this-mean-for-you_3F00_.aspx

Tenete presente che la maggior parte degli utenti italiani utilizza layer associati a datum (sinonimo di sistema geodetico di riferimento) diversi dal WGS84, mi riferisco in particolare ai datum storicamente adottati nel nostro paese: Roma40 e ED50 (European Datum 1950).
Inoltre quasi tutti gli utenti operano non in coordinate geografiche (latitudine e longitudine) ma in coordinate piane (ovvero cartografiche): EST e NORD.
Ne deriva che per ottimizzare l'allineamento fra layer associati a datum diversi, occorre impostare la trasformazione più adatta al caso in studio.

Come primo passo dovrete verificare in ArcMap le proprietà del dataframe in cui intendete caricare le mappe stradali.

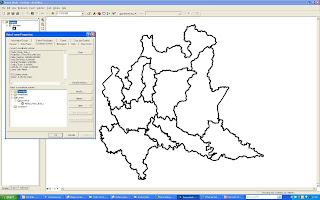

Chi ad esempio opera sul territorio lombardo "dovrebbe" già avere il proprio dataframe impostato (vedi scheda "Coordinate System") sul sistema di coordinate cartografico Gauss Boaga fuso ovest (Datum Roma 40), altrimenti detto, secondo dicitura Esri, Monte Mario Italy 1 (vedi Figura 2).

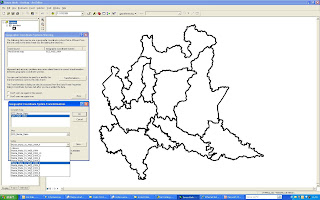

In questo caso, caricando il layer delle mappe stradali, ArcView mostrerà l'avvertimento "Geographic Coordinates Systems Warning" (vedi Figura 3) chiedendo all'utente di indicare il metodo da adottare per effettuare la trasformazione fra i 2 sistemi geodetici di riferimento (Roma 40 <-> WGS84).
La trasformazione fra i 2 diversi datum si rende infatti necessaria per ottimizzare l'allineamento fra i 2 layer ovvero, in altri termini, per migliorare l'accuratezza della sovrapposizione. Si tenga anche presente che esistono diversi metodi per effettuare l'operazione: l'utente può scegliere se adottarne uno "standard", ovvero già disponibile in ArcGIS, piuttosto che definirne uno nuovo.

Figura 2

Figura 3

Dovrete quindi agire sul tasto "Transformations" e impostare i 3 parametri richiesti esattamente come indicato nella Figura 3...
...cliccando su "OK" e quindi su "close" avrete il risultato mostrato in Figura 4.


Figura 4

Attenzione: non aspettatevi una perfetta coincidenza!!!

...per ora evito di spiegarvi le ragioni, di fatto si ottiene solo una buona "corrispondenza", nell'ordine di qualche metro in funzione delle zona di interesse... direi più che adatta per l'utilizzo che si deve fare di questo dato!

Ribadisco che la trasformazione tra sistemi geodetici di riferimento è del tutto inutile nel caso vogliate visualizzare la mappa stradale "da sola"...

Tenete anche presente che l'utilizzo di questo dato ha 2 aspetti "negativi", ovvero:
- il "dettaglio massimo" è disponibile solo sulle aree ritenute più "importanti" (Monza ad esempio) mentre sulle restanti zone bisogna accontentarsi di un dettaglio leggermente minore (in pratica il layer non viene più visualizzato quando si impostano scale superiori a 1:7.500);
- la visualizzazione risulta un po' lenta in quanto il dato non risiede fisicamente sul PC ma viene "reso disponibile" da un server esterno.

Faccio anche notare che i servizi ArcGIS online prevedono altri dati "free" a completa disposizione degli utenti ArcGIS (ArcView ma non solo...), a tale scopo vi consiglio di visitare il sito http://resources.esri.com/arcgisonlineservices/ per verificare se vi sono altre risorse di vostro interesse.

Alcuni servizi ArcGIS online sono invece a pagamento, ad esempio esiste la possibilità di caricare in ArcMAP gli stessi dati visualizzati da Virtual Earth di Microsoft...
...attendo commenti...
Saluti e buon lavoro!
PaoloGIS
